センサー・画像データの蓄積・可視化・異常検知PRIME-WAVE データ蓄積

全体システム

システム構成

【主な機能】

地図表示

全ての監視地点を地図上で一元管理

1地図表示



全国に分散する監視地点を地図上に表示し、一目で全体の状況を把握できます。

センサー異常時はアイコンが赤色に変わり、どこで異常が発生しているかを瞬時に判別できます。


  • センサー異常時はアイコンが赤色で表示され、一目で状況を把握
  • 地図上のマーカーをクリックすると現場の最新画像とセンサーデータを即座に表示
  • 水位の断面図表示により、ため池や河川の水位状態を視覚的に理解
  • スマートフォンのブラウザにも完全対応で、現場や外出先からでも確認可能
1地図表示-1

センサー状態とお知らせ機能

リアルタイムで異常をキャッチ

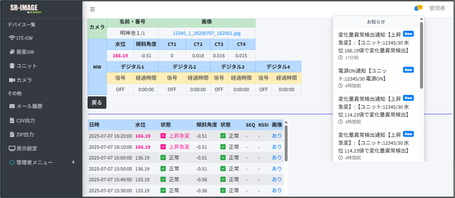

2センサー状態とお知らせ機能



センサーデータの過去取得状態を表示します。 画面右上のお知らせアイコンをクリックすると、異常検出があった際のプルダウンメニューで詳細を確認できます。


  • 水位、傾斜角度、温度など、あらゆるセンサーの最新値を表示
  • 異常検出時はお知らせ表示に通知情報を追加
  • 異常検出時、正常復帰時には対象の管理者にメール通知
  • お知らせ表示により早期対応を支援
2センサー状態とお知らせ機能-1

グラフ表示機能

取得したセンサーデータを時系列にグラフ表示

3グラフ表示



現場に設置された計測値の稼働データを設定した間隔で自動収集します。 蓄積されたデータをグラフ表示。正常時と異常時で検出間隔を変更することも可能です(例:正常時60分間隔、異常時10分間隔)。


  • 正常範囲と警戒レベルの閾値ラインを視覚的に表示
  • 異常時に検出間隔を増やす事で、現場の電源消費を考慮したデータ蓄積
  • 表示の時間軸変更が自由自在、蓄積データのCSVダウンロードにも対応
3グラフ表示-1

アラート閾値設定

警戒レベルに応じた複数の閾値設定

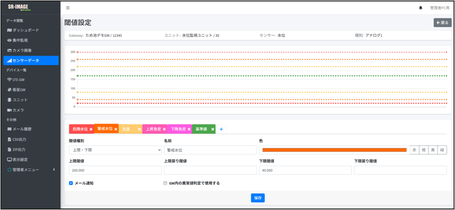

4アラート閾値設定



水位計などのアナログセンサーの異常判定閾値は、警戒レベルに応じて複数設定できます。例えば、危険水位、警戒水位、注意、上昇急変、下降急変、基準値などを色分けして管理できます。


  • 上限値・下限値をそれぞれ自由に設定
  • 警戒レベルごとに色分け表示(危険:赤、警戒:オレンジ、注意:黄色など)
  • 閾値超過時のメール通知設定も可能
  • ゲートウェイの異常値判定機能との連携にも対応
4アラート閾値設定-1

アラートメール通知

センサーデータに異常発生時にアラートメール送信

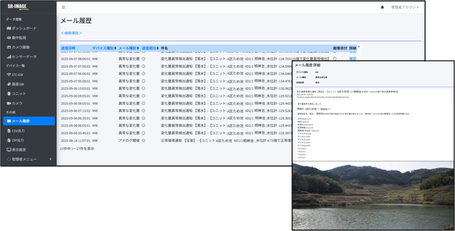

5アラートメール通知



全現場のアラートメール通知履歴を確認できます。 現場毎に定型文の挿入が可能で、受信者が状況をすぐに理解できるメール通知を実現します。


  • 複数の宛先への同時配信に対応
  • 現場毎に定型文を設定し、分かりやすい通知を実現
  • 異常の種類やレベルによってメール文面に自動挿入
  • 送信履歴を画面で確認可能
5アラートメール通知-1

アナログメータ表示

木幡計器製作所様のSaltaに対応

6アナログメータ表示



圧力メータの計測値を視覚的に表示できます。 木幡計器製作所様のSalta(BLE無線圧力センサー)と連携し、アナログメーター風のUIで圧力値を分かりやすく表示します。


  • アナログメーター風の直感的な表示
  • 複数の圧力計を一覧で監視
  • 電池電圧も同時に表示し、メンテナンス時期を予測
  • 他のアナログメータもカスタマイズにより対応可能
6アナログメータ表示-1

カメラ画像

各地の現場カメラを一覧表示

7カメラ画像



カメラの最新画像を一覧表示します。 カメラに紐づくセンサーデータも同時に表示され、センサー異常時は赤色で警告表示されます。様々な種類のセンサーに対応しています。


  • 全てのカメラの最新画像を1画面で確認
  • 水位、傾斜、温度、圧力、流量など多様なセンサー値を画像と一緒に表示
  • 正常/異常のステータスを色分けで即座に判別
  • 設置場所の位置情報を元に地図表示
7カメラ画像-1

画像履歴

過去の画像とセンサーデータを時系列で確認

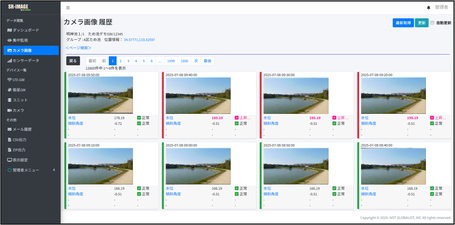

8画像履歴



選択したカメラの過去画像履歴を表示します。 カメラに紐づくセンサー状態も一緒に記録されており、センサー異常時は赤色表示されます。


  • 指定間隔で自動撮影された画像を蓄積
  • 時系列の画像履歴から異常発生時の前後の状況を画像確認
  • 日時を指定して過去データを検索
  • 画像とセンサー値の相関関係を確認
8画像履歴-1

集中監視表示

複数箇所の画像とグラフを同時に確認

9集中監視表示



指定した2カ所の現場を集中的に確認できる機能です。カメラ1台につき最大4つのセンサーグラフを同時表示が可能です。アナログセンサー、デジタルセンサー問わず、様々なセンサーに対応しています。


  • 重要な複数地点を1画面で同時監視
  • 水位、傾斜、温度、圧力など多様なセンサーに対応
  • 異常値の推移を時系列で比較分析
  • 緊急時の迅速な状況判断をサポート
9集中監視表示-1

CSV・画像デー保存

センサーデータをCSV形式、画像データをZIPに纏めてダウンロード

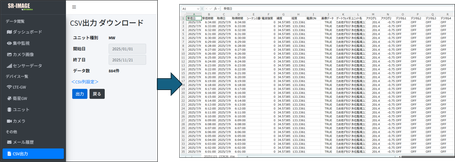

10CSV・画像ダウンロード



センサーデータをCSV形式でダウンロードできます。 お客様にて必要なデータを自由に加工して、詳細な分析やレポート作成が可能です。


  • ユニット単位、センサー単位で出力範囲を選択
  • 期間を指定してデータを抽出
  • センサーデータはExcelなどの表計算ソフトや外部の分析ツールに活用できます
  • 画像ファイルはタイムスタンプとカメラIDで、いつどこの画像か管理できます
10CSV・画像ダウンロード-1
