SR-IMAGEの通信方式　LoRa・LTE・衛星通信　　　　通信費ゼロを実現するLoRaで画像転送を実現　　　NSTG独自の技術情報

LoRa（Long Range）とは

LoRaは免許不要の省電力長距離無線通信技術です。「Low Power Wide Area（LPWA）」と呼ばれる通信規格の一つで、数km〜数十kmの広範囲をカバーしながら、消費電力を極限まで抑えられるのが最大の特長です。携帯電波が届かない山間部・河川流域・離島などのインフラ監視に最適な通信方式として、SR-IMAGEでは独自の高出力LoRaモジュールを採用しています。

NSTGのLoRa特長

無線出力　　　250
mW
中継機能　 　　12
段ホップ
見通し距離　　　10
km
データ通信費用　　　¥0
通信費

データ通信の方式比較

通信方式 通信距離 通信コスト SR-IMAGE採用
LoRa 〜10km ¥0（自営） データ通信空白エリア
LTE 〜数km 月額通信費あり 従来通信方式
Wi-Fi 〜100m 設備費のみ 従来通信方式
衛星 全国対応 高額 上空が見渡せる

データ収集

対応デバイス

現場デバイス 接続ユニット 対応通信
センサー（アナログ・デジタル） Spreadrouter-MW LTELoRa
計測機器（RS232C、RS485） Spreadrouter-MW LTELoRa
BLEデバイス Spreadrouter-TW LoRa
カメラ（動画） Spreadrouter-R LTE
カメラ（静止画） 画像圧縮ユニット + Spreadrouter-MW LoRa

センサー・計測機器

〜
アナログ　［4-20mA、0-5V］
水位計
ダム、貯水池、河川の水位監視
傾斜センサー
橋梁や地盤の変位監視
⦿
デジタル　［無電圧接点］
マグネットセンサー
ドアの開閉、鳥獣罠の作動検知
接点信号
機器のON/OFF制御
⇄
シリアル通信　［RS232C、RS485］
PLC（シーケンサー）
生産ラインや自動化の制御

BLEデバイス

BLEデバイスの対応内容については、 こちらのページ をご覧ください。

デバイス
主な用途
製品画像
ガスセンサー
可燃性ガス・有毒ガス・CO₂など作業環境や設備周辺のガス監視
指針メーター
ルドン管圧力計・ダイヤル式温度計など既設計器の遠隔読取
ウェアラブルウオッチ
バイタルセンサー
作業者の心拍数・体温などの生体情報をリアルタイムで収集・監視
環境センサー
冷凍庫内温度・室内温度の監視

カメラ

📷
静止画
1
定期間隔の画像撮影
2
月額通信コストの削減
3
常時電源供給させないで電力消費を抑制
🎥
動画
1
ストリーミング配信
2
現場状況を遠隔地で画像確認
3
遠隔地からカメラ操作（PTZ、SDメモリ確認）

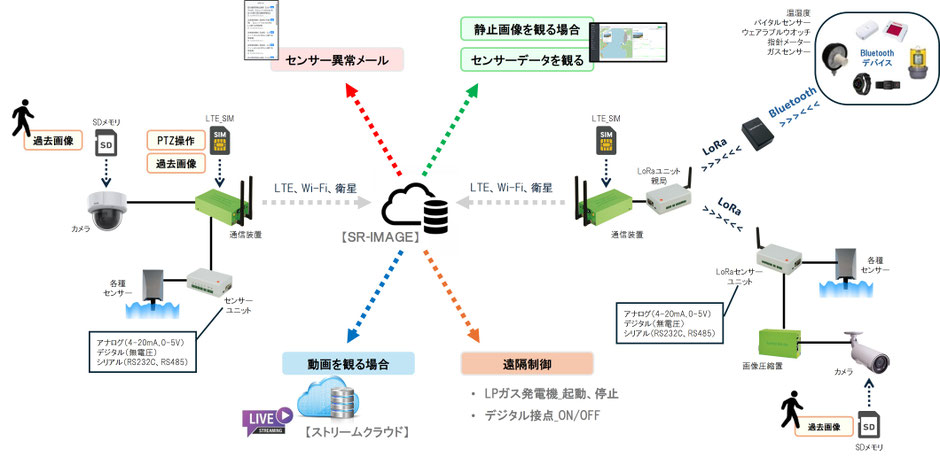

システム全体構成図

SR-IMAGE　システム構成図

遠隔制御

遠隔制御

BEFORE — 従来の人的巡回
AFTER — SR-IMAGE 導入後
人件費・巡回コスト
週2回の現地巡回。1回あたり2時間×2名、移動費・人件費が継続的に発生。
→
月1回の定期点検のみ。現地作業を大幅削減し、人件費・交通費を最小化。
緊急対応
悪天候時の緊急出動。夜間・休日の呼び出しが常態化し、担当者に大きな負担。
→
遠隔監視で即座に状況把握。緊急出動の必要性を事前判断し不要な出動を排除。
情報精度・記録
巡回時のみ状況把握。記録の属人化・異常の見逃しリスクが常に存在。
→
24時間365日リアルタイム監視。客観的データを自動蓄積し、異常を確実に検知。
